Skema power amplifier 60W


Skema power amplifier 60W - Rangkaian power amplifier berikut ini dibilang cukup sederhana dan irit biaya, karena tidak membutuhkan transistor yang berdaya besar (yang cenderung berharga mahal) sedikit resistor, beberapa kapasitor dan cukup dua buah dioda (untuk rangkaian mono).
Namun suara yang dihasilkan lebih dari cukup untuk membuat hingar bingar ruang anda..
Dan mungkin anda gak bakal percaya bila daya yang dihasilkan sekitar 2x20W atau 2x30W max.Baca juga: Skema Power Amplifier 150W OCL
OCL power amplifier
Rangkaian power amplifier berikut ini adalah berjenis OCL.
Seperti yang sudah diketahui, ciri dari power berjenis OCL adalah tanpa kapasitor di titik keluarannya dan tegangan yang diperlukan adalah CT.
Yang unik dari rangkaian ini adalah transistor akhirnya disusun se-type (NPN-NPN).Baca juga: Power Amplifier transistor bercatu daya tunggalKelebihan dari penguat akhir yang dibuat sejenis ini adalah kita tidak perlu pusing-pusing lagi tentang komplemen parameternya (hfe).
Kebanyakan dan seharusnya adalah harus berpasangan (PNP-NPN), daripada meleset dan bikin masalah karena sulit mencari pasangan penguat akhir yang komplemen maka dibuatlah penguat akhir yang sejenis, mungkin ini alasan perancangnya ketika itu..

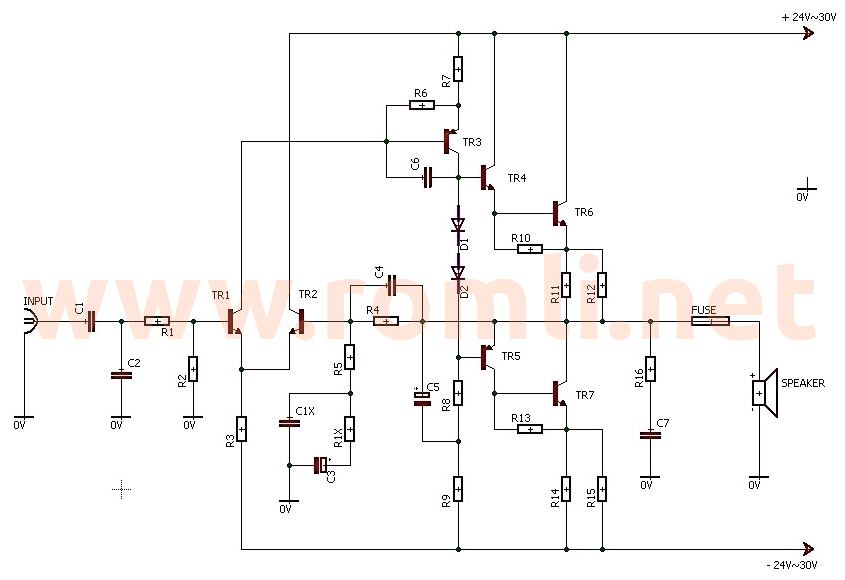

Skema power amplifier 60W

Daftar Komponen
R1, R5: 270R
R2, R4: 27K
R3: 20K
R6, R9: 1K5
R7: 150R
R8: 2K7
R10, R13: 220R
R11, R12: 1R 0,5W
R14, R15: 1R 0,5W
R16: 10R
R1X: 560R
C1X: 100nF
C1: 270nF
C2, C4: 20pF
C3: 47uF/16V
C5: 33uF/25V
C7: 100nF
D1, D2: IN4002
TR1, TR2: 9014 (NPN)
TR3: 9015 (PNP)
TR4: 9013 (NPN)
TR5: 9012 (PNP)
TR6, TR7: D313, TIP31, TIP41, C1061 (NPN)
Fuse: 3A
Trafo: 20~25V CT 5A

Penguatan secara keseluruhan ditentukan oleh umpan balik positif yang dibangun oleh R4, C4, R5, C3, R1X dan C1X.
Sebetulnya penguatannya pada R4, R5 dan C3.
Sedangkan R1X dan C1X tak perlu dipasang ini lantaran bila nada tinggi dirasa kurang.
Bila dirasa nada tinggi sudah cukup, C1X bisa dilepas (tidak usah dipasang) dan R1X diganti dengan jumper.
Begitu pula C4 dan juga C2 bisa juga tidak dipasang bila pembaca merasa sudah cukup aman dari gangguan frequensi tinggi.
Kedua kapasitor tersebut (20pF) dipasangkan dengan tujuan untuk mencegah terjadinya penguatan tak berguna pada frekuensi tinggi diluar spektrum frekuensi audio.
Penguatan sia-sia ini jelas menambah beban transistor daya dan menimbulkan panas.

Semoga artikel tentang Skema power amplifier 60W ini bermanfaat bagi pembaca semua..
