Berapa volt tegangan untuk modul USB/FM/MP3 player? - sobat pembaca.. Modul USB/FM/MP3 player ini banyak digunakan (lagi rame-ramenya), selain murah meriah dan mudah didapat, modul ini sangat mudah dalam pemasangannya.
Sekali pasang langsung bunyi.. jreng jreng jreng..!!
Namun dari beberapa sobat ada yang masih bingung tentang pemberian tegangan pada rangkaian / modul tersebut..
Dikasih berapa volt?
12V apakah aman?
Lha ini saya beri 12V aman-aman saja kok?
Berapa Volt Tegangan Untuk Modul USB/FM/MP3 Player?

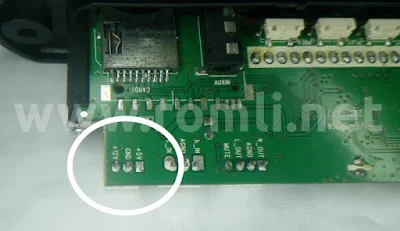

Pada gambar, disitu terdapat dua titik untuk supply tegangan (eh.. tiga titik kalo dihitung dengan GND).
Yaitu +12V dan +5V.
Ketika modul dilihat dari atas, maka disitu terlihat IC 7805 bertengger dengan santainya :)
Sebenarnya tegangan yang dibutuhkan modul USB/FM/MP3 player ini adalah 5V dan arus yang dibutuhkan adalah 0.5A seperti yang tertulis pada body IC 78M05, huruf M berarti 0,5A.
IC 78M05
IC 7805 ini berfungsi sebagai penurun tegangan dari 12V ke 5V, seperti yang tertulis pada bodi IC tersebut (78M05)
Dengan adanya IC 7805 ini kita semakin dipermudah ketika akan memberikan tegangan, kita diberi 2 pilihan: 5V dan 12V.
Jadi bila kita hanya mempunyai sumber tegangan 5V kita langsung menghubungkannya pada titik 5V ini, beres!
Namun bila sumber tegangan yang kita punya hanya 12V, maka langsung saja kita hubungkan dengan titik 12V.
Karena pada titik 12V ini jalurnya masuk pada IC7805 dan pada IC tersebut tegangan diturunkan menjadi 5V.
Bagaimana bila sumber tegangan lebih dari 12V?
Batas Tegangan input max. IC 7805 ini adalah 20V.. LIHAT DATASHEET IC 7805!
Pada artikel tentang IC regulator 78xx disitu ada tabel batas minimal dan maksimal tegangan input IC.
Dan tertuliskan batas maksimal adalah 20V, namun sebaiknya hindari.. dan berikan supply tegangan dibawah 20V saja.
Karena 20V adalah maksimal.. tegangan lebih sedikit saja IC menjadi jebol!
Semoga artikel tentang Berapa volt tegangan untuk modul FM/MP3/USB player? ini bermanfaat bagi pembaca semua..
