Amplifier mini dengan IC LM317

Untuk sobat yang sudah lama berkecimpung di dunia elektronika, tentunya sudah akrab dengan IC yang memiliki 3 kaki dan ber-type LM317.
Dan pastinya akan berkomentar..
Bahwa IC ini adalah difungsikan untuk keperluan regulator, ya kan?
Namun dari kreatifitas para senior dan para ahli (entah siapa dan dari mana asalnya) IC regulator ini bisa dialih fungsikan menjadi penguat suara (Power Amplifier Mini).
Meskipun berdaya hanya berkisar 1W dan hanya membutuhkan tegangan 4,5v saja.
Tapi bisa menjadi alternatif untuk membuat amplifier mini, praktis dan tentunya murah meriah.
Serta akan menjadi sesuatu yang menarik karena mengubah fungsi LM317 yang semula untuk regulator kemudian disulap menjadi amplifier mini.
Baca juga: Amplifier mini dengan IC LA4440
IC LM317
Karena rasa penasaran dan ingin tahu akhirnya saya pun mencoba mencari data dari IC LM317 ini dan membuktikannya dengan merakitnya langsung.

Posisi kaki IC LM317 yang biasa digunakan untuk regulator adalah:
kaki no. 1 untuk adjustment variable regulator,
kaki no. 2 untuk input dari tegangan yg belum ter-regulasi
kaki no. 3 untuk output tegangan yang sudah ter-regulasi.

Selanjutnya.. Modifikasi IC LM317 yang diterapkan adalah menjadi:
kaki no.1 untuk input signal, kaki no.2 sebagai output dan kaki no.3 sebagai vcc.

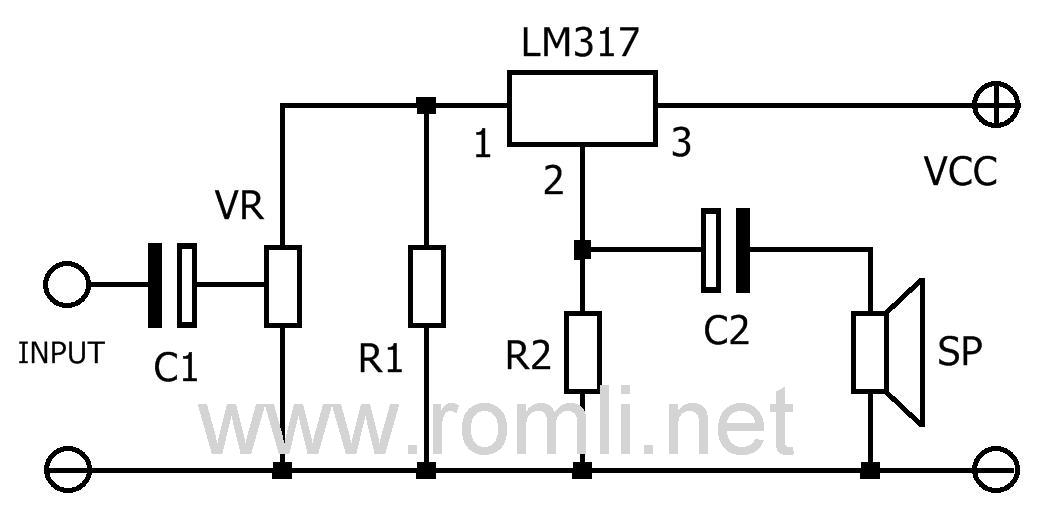

Amplifier mini dengan IC LM317

Daftar komponen:
C1: 10uF/16V
C2: 470uF/16V

R1: 470 Ohm
R2: 10 Ohm 2W

Speaker: 4 Ohm

Setelah selesai merakit, saya pun mencoba menyentuh inputnya.. Dut.. Dut..
Speaker pun mengeluarkan bunyi ketika inputnya saya sentuh yang menandakan rangkaian telah bekerja.
Lalu percobaan dilanjutkan dengan mengumpankan sumber musik pada inputnya.
Dan.. suara musik pun mengalun dengan sempurna.
Baca juga: File terbaik audio Lumayan menurut saya, karena hanya memanfaatkan komponen apa adanya.
Suara yang dihasilkan juga terdengar kecil, maklumlah karena hanya menggunakan tegangan 4,5v saja, tapi setidaknya telah menjawab rasa penasaran saya tentang IC LM317 ini yang katanya bisa dimanfaatkan menjadi amplifier mini.. dan memang telah terbukti bisa diterapkan.
Tinggal untuk pemanfaatan selanjutnya digunakan untuk keperluan apa?
Semua terserah pembaca..

Semoga artikel tentang amplifier mini dengan IC LM317 ini bermanfaat bagi pembaca semua..
Happy Blogging!
Wassalam..
