Cara cepat mengetahui kaki transistor

Halo sobat pembaca, kali ini kita akan mencoba cara yang sangat sederhana, cepat dan mudah untuk mengetahui posisi kaki transistor.
Yang mana kaki Basis, Yang mana kaki Kolektor dan yang mana kaki Emitor.

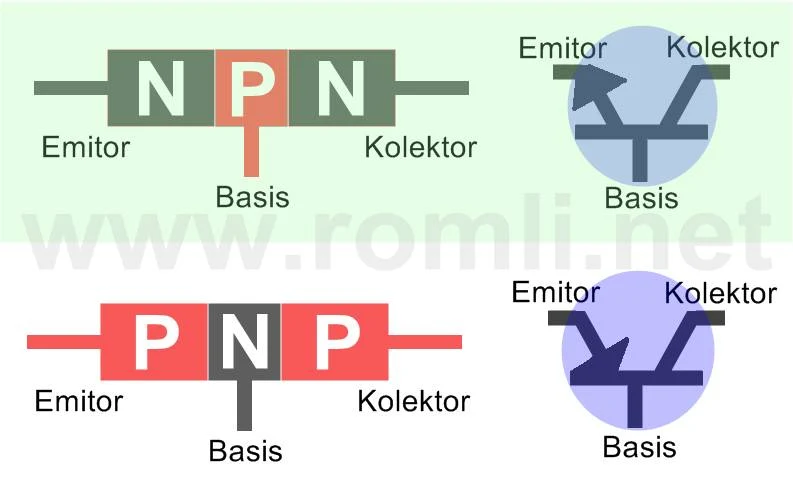

Menurut susunan dari bahan semikonduktor yang digunakan, transistor dibedakan  menjadi 2 type, NPN dan PNP.

Type NPN
Transistor type NPN ini dibuat dengan meletakkan bahan type P diantara dua bahan type N.

Type PNP
Dan transistor PNP dibuat dengan meletakkan bahan type N diantara dua bahan type P.

Pada prinsipnya,
Transistor ini sama dengan dua buah dioda yang disusun saling bertolak belakang.

Cara cepat mengetahui kaki transistor

Pada gambar transistor diatas, dioda P-N yang terletak disebelah kiri akan menghantarkan arus listrik dari emitor ke basis, jadi selalu digambarkan dengan simbol anak panah dari emitor menuju basis.
Bagian kolektor basis sebenarnya juga adalah suatu dioda tetapi ridak pernah digambarkan dengan simbol ujung panah seperti emitor.

Cara mengetahui kaki basis, kolektor dan emitor.
Kita langsung praktek saja..
Sediakan peralatannya, yaitu avometer.
Putar selector pada x1 ohm.
Baca juga: Cara mengukur resistor menggunakan AVO-Meter

Ambil sembarang transistor
Letakkan sembarang probe pada kaki transistor bagian pinggir.
Misal, probe yang kita tempelkan pada kaki transistor tersebut adalah berwarna merah.
Lalu probe yang berwarna hitam kita tempelkan pada kaki yang tengah. Ternyata skala pada display bergerak dan kaki yang satunya lagi ternyata bergerak juga.
Berarti transistor yang kita ukur ini adalah type PNP.
Kaki pinggir pertama dengan probe yang berwarna merah tadi adalah basis.
Kaki tengah adalah kolektor dan kaki pinggir yang terakhir adalah emitor.

Kesimpulan,
Bila basis diketemukan dengan posisi probe berwarna merah berarti transistor tersebut adalah PNP, begitu juga sebaliknya.
Pedoman: bila kaki pinggir adalah basis, maka kaki tengah adalah kolektor.

Namun ada juga transistor dengan basis di tengah, untuk mengetahuinya kita bisa melihat beberapa gambar dibawah ini..
(gambar dilihat dari bawah)
BC107, BC108, BC109, BC177, BC178, BC179, BC261, BC262, BC263
BC107, BC108, BC109, BC177, BC178, BC179, BC261, BC262, BC263

BC207, BC208, BC209, BC204, BC205, BC205, BC407, BC408, BC409, BC417, BC418, BC419
BC207, BC208, BC209, BC204, BC205, BC205, BC407, BC408, BC409, BC417, BC418, BC419

Semoga artikel tentang cara cepat untuk mengetahui posisi kaki transistor ini bermanfaat bagi pembaca semua..
